一、WFB型無密封自控自吸泵概述

WFB型無密封自控自吸泵主要由泵體、工作葉輪（主葉輪）、副葉輪、泵軸、電機支架、電控閥、停車止回閥等裝置組成。工作原理為氣液混合式，在泵運轉前，泵體內存在一定量的液體，泵啟動後，由於工作葉輪的旋轉作用。使進液管內的空氣與泵體內的液體充分混合，並被排到氣液分離室，氣液分離室內的空氣從上部逸出，液體從下部返回葉輪進口，重新和進液管的剩餘空氣混合，不斷循環，直到把進液管內的空氣全部排盡，完成自吸。

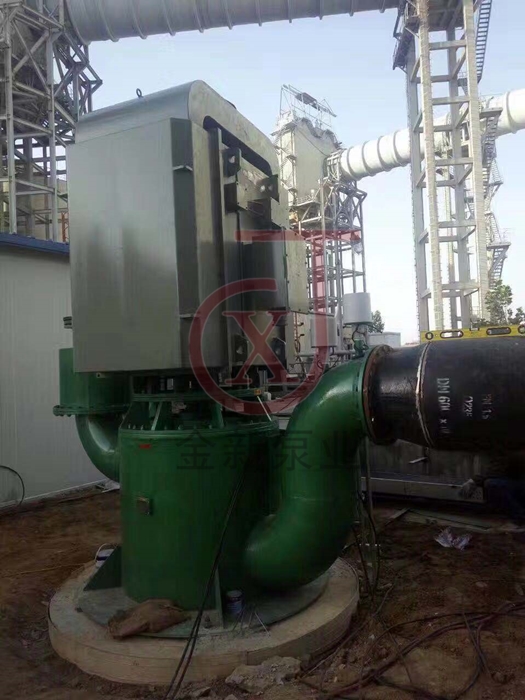

WFB型高壓大功無密封自控自吸泵在用戶現場拍攝照片

二、WFB無密封自吸泵工作原理

工作原理：自吸泵的主要水力元件葉輪和泵殼與一般離心泵相似，泵腔內增加了儲液室和氣水分離室。WFB型無密封自吸泵，無密封應該為副葉輪動力密封，又稱為流體動力密封。它可以克服填料密封及機械密封的某些不足，可以確保無泄漏。

三、WFB無密封自吸泵副葉輪動力密封原理

副葉輪在工作葉輪上部，運行時和工作葉輪一起旋轉，其作用是減低泵腔的壓力，達到平衡軸向力和防止液體進入密封裝置。副葉輪其實是依靠壓力頂住工作葉輪出口處的高壓液體向外泄漏，停機時副葉輪不起作用，所以應配備停機密封，防止泵腔水外流。

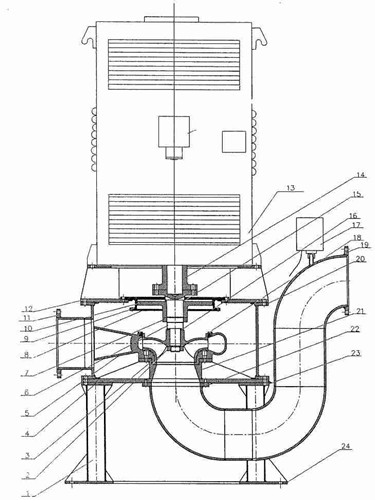

四、高壓大功率無密封自吸泵結構圖

1. 立柱，2.鎖緊並帽，3.工作葉輪，4.泵殼連接座，5.蝸殼，6.泵軸，7.鎖緊並帽，8.密封輪蓋板，9.密封座，10.密封葉輪，11.泵殼出口法蘭，12.支架，13.電機，14.聯軸器，15.墊片A，16.墊片B，17.電動空氣閥，18.耐磨環，19.泵殼進口法蘭，20.泵體，21.錐體，22.泵殼吸口法蘭，23.泵殼連接板，24.底板。

五、WFB自控自吸泵性能參數表
