一、FJX蒸發結晶循環泵概述

FJX型蒸發結晶循環泵，是通過與蒸發器配套，對化工物料形成循環蒸發，並結晶為顆粒的化工用泵，主要用在隔膜法燒堿、磷酸、真空製鹽、乳酸、乳酸鈣、氧化鋁、鈦白粉、氯化鈣、氯化銨、氯酸鈉、製糖、熔鹽、造紙、廢水等行業的蒸發、濃縮、冷卻，為提高設備生產能力，增加換熱器的傳熱係數作強製循環用。

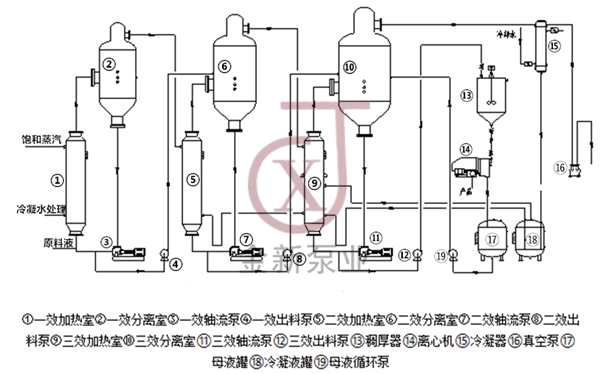

二、三效蒸發結晶流程圖

三、FJX型蒸發循環泵的工作原理

FJX型蒸發循環泵輸送液體不是依靠葉輪對液體的離心力，而是利用旋轉葉輪葉片的推力使被輸送的液體沿泵軸方向流動，因此也稱為軸流泵。

當泵軸由電動機帶動旋轉後，由於葉片與泵軸軸線有一定的螺旋角，所以對液體產生推力(或叫升力)，將液體推出從而沿排出管排出。當液體被推出後，原來位置便形成局部真空，外麵的液體在大氣壓的作用下，將沿進口管被吸入葉輪中。隻要葉輪不斷旋轉，泵便能不斷地吸入和排出液體。

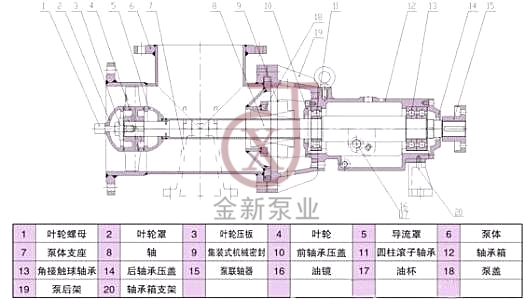

四、FJX型蒸發循環泵的結構圖

五、蒸發結晶循環泵的特點

抗汽蝕性能好：適用於低液位蒸發器，大幅度降低蒸發廠房投資。也適用於泵入口側配置流體阻力大的加熱室的新型蒸發器（反循環蒸發器，雙加熱室串聯蒸發器）。

泵效率高、高效區寬：用改變葉片安裝角、改變轉速兩種方法，滿足用戶對流量、揚程的要求且使泵的運行工位泵高效區內，節能效果顯著。

慢速型：泵運轉平穩；過流件磨損輕、壽命長；晶體破損度低，適合於蒸發結晶工藝。

懸臂式轉子：與雙支撐式相比，軸封數量減半，泵重量輕，外形尺寸小，檢修方便。

泵體中心支撐：與泵體地腳支撐式相比，轉子熱對中性好。

後開門結構：不拆泵體進出口法蘭，即可抽出轉子，檢修方便，迅速。

軸封先進：用集裝式機封，壽命6-12個月；用新型阻液式填料密封，填料密封3-6個月。

蒸發器無膨脹節：可供彈性泵底座或懸掛式泵，熱補償可靠，減少蒸發器投資。

整機可靠性高：泵軸強度高，軸承承載能力大，軸承座有水冷套，軸封壽命長，材質性能好，確保單泵長期運行。

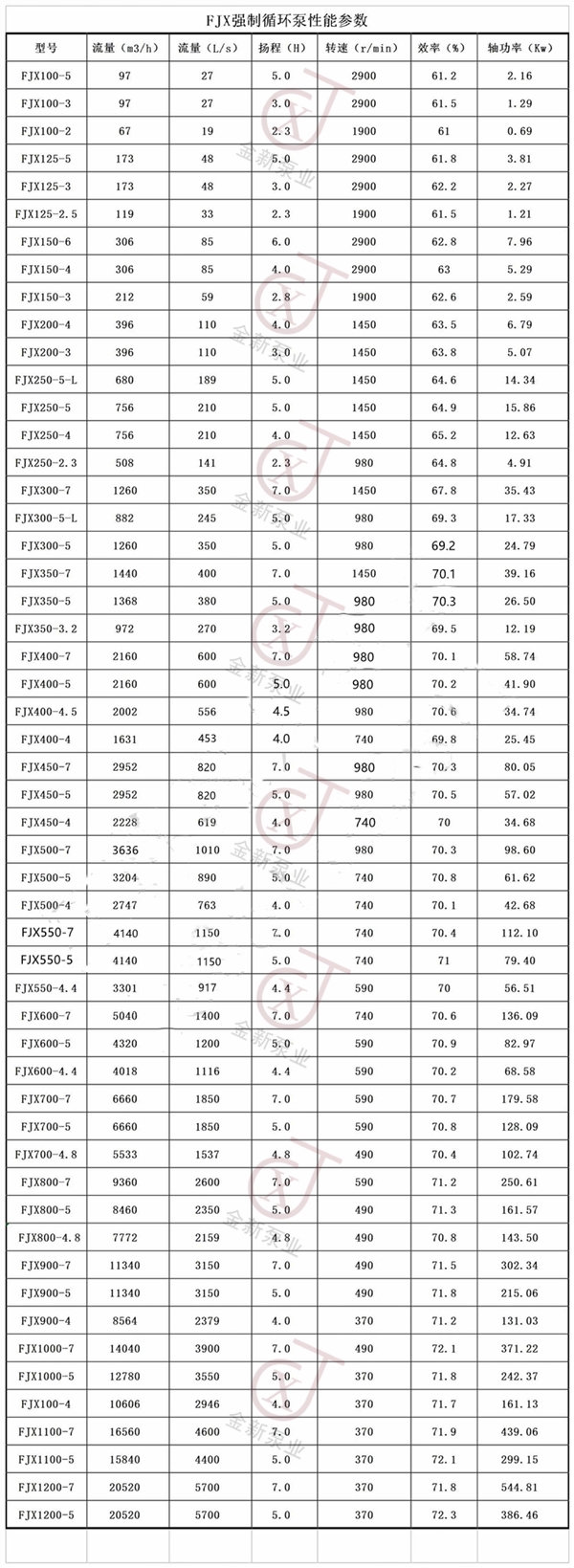

六、FJX型蒸發循環泵性能參數表
