一、IHF型襯氟化工泵概述

       IHF單級單吸式鋼襯氟塑料、聚丙烯料等化工離心泵(簡稱IHF離心泵)是按國際標準並結合非金屬泵的工藝設計，采用龜甲網襯裏專利技術製造，和其它同類泵相比具有襯裏防脫落、防開裂的優點。泵體采用金屬外殼內襯聚全氟乙丙烯(F46)、聚偏二氟乙烯(PVF2)、聚丙烯(PP)等，泵蓋、葉輪和軸套均（jun1）用金屬嵌件外包氟塑料整體燒結壓製而成，軸封采用外裝式機械密封，其密封性較好。泵的進出口均采用鑄鋼體加固，以增強泵的耐壓性。實際使用顯示，該泵具有耐腐、耐溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴密可靠、拆卸檢修方便、使用壽命長等優點。和同材質全塑型防腐泵相比，更具有抗蠕變性、安裝性能及抗熱變形性能好的優勢。

二、IHF襯氟化工離心泵用途

本泵適用於輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質,是目前世界上新耐腐蝕裝備之一。它的大優點是結構先進合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、使用壽命長。

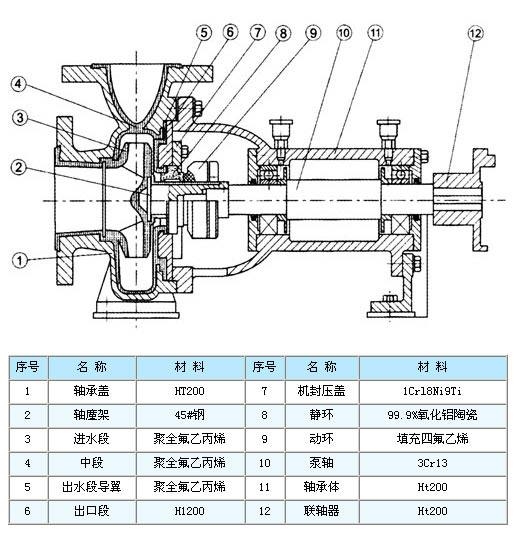

三、IHF襯氟化工泵的結構圖

四、IHF襯氟離心泵的安裝要點

　　1. 泵的進出口依次安裝閥門及橡膠抗震節（管道補償器）以方便檢修。

　　2. 在泵的安裝順序上，要先連接進出口管路鏍栓，再緊固定腳螺栓，以防連接管路時對泵產生拉伸性應力，損壞泵機。

　　3. 出口管路距離長（高）的崗位，應在出口處按裝上止回閥，以防停車時水錘對泵產生破壞力。

　　4. 泵的進出口管路的配置：為減少管道流阻、提高管道的輸送效率，泵的配管應大於泵進出口一個等級。

　槽位安裝示意及注意事項

　　高位槽正壓狀態
　　特點說明：泵安裝在儲槽的底部，儲槽內介質處於正壓狀態，泵進口處閥門打開時，儲槽的液體能自流到泵腔中，這是IHF係列鋼襯氟塑料化工泵理想的安裝方式。

　　高位槽負壓狀態
　　特點說明：泵安裝在儲槽的底部，密閉的儲槽處於負壓狀態．這種狀態選泵，必須弄清儲槽中負壓的確切數據，再和本公司聯係，方可定型。

　　低位槽不裝底閥裝虹吸桶狀態
　　特點說明：泵安裝在儲槽的上部，在進口管道靠近泵進口處安裝一幫助啟動的虹吸桶，第一次啟動泵之前需將虹吸桶中灌滿液體，以後就不需要再灌。虹吸桶的製作可根據介質性的的不同選用相適應的材料和製造工藝，虹吸桶的製作要求就是密封性好，不能漏水漏氣，虹吸桶大小的計算方法如下：V=(3～5)×πd²×L/4， d：進口管直徑，L：進口管總長，V：虹吸桶容積，根據計算出的容積和現有材料的尺寸，再確定虹吸桶的直徑和高度。

　　低位槽裝底閥狀態
　　特點說明：泵安裝在儲槽的上部，進口管道底部需要安裝底閥，每次啟動泵之前，都須將泵腔內灌滿液體，切不可開空車。在一般情況下，IHF係列鋼襯氟塑料化工泵不提倡在這種崗位上使用。

五、IHF襯氟離心泵的性能參數表
