一、FYB型不鏽鋼液下泵概述

FYB型不鏽鋼液下泵，是一種立式垂直安裝的單級雙管離心泵，具有圓盤、方盤兩種安裝形式，自衝洗、外衝洗兩種配套選擇，因為通常使用304不鏽鋼製造，所以統稱為不鏽鋼液下泵。

FY型不鏽鋼立式液下泵是一種單級單吸長軸式液下離心泵，其標記、額定性能點和法蘭連接尺寸等效采用ISO2858國際標準、技術條件采用ISO5199標準。與原FY型耐腐蝕液下泵相比，具有體積小、效率高、節能效果好，運行可靠等優點。適用於輸送稍含固體顆粒、磨料的腐蝕性介質。

二、FYB型不鏽鋼液下泵適用範圍

泵的輸送溫度一般為0~105℃.溫度在-20~0℃、105~180℃時可采用保溫夾套及冷卻夾套，采用低溫或高溫耐磨導軸承，此類情況用戶應說明。

如輸送介質有少量固體顆粒，滑動軸承應采用外潤滑方式（外接壓力大於0.2MPa的清水和其他允許的介質），此類情況用戶應說明。

泵的工作壓力按1.6MPa設計。

泵的性能範圍：流量為1.6-2600m3/h，揚程為5-132m。

三、FY型不鏽鋼液下泵結構說明

FY型主要由泵體、泵蓋、葉輪、軸、彈性聯軸器、管法蘭、導軸承、中間接管、上下出液管、軸承架、底板等零件組成。

泵的吸入口順著軸線方向：出口與軸線平行。

泵的轉向自吸入口向電動機端看去，為順時針方向旋轉。

FY型不鏽鋼液下泵的立式電動機以雙頭螺栓固緊於電機座上，並通過彈性聯軸器與泵直接轉動，泵體中間接管、軸承架出液管、管法蘭，以螺栓連接構成一體，固定在大盤上，泵的整體通過底板安裝在容器上，FY型泵除去觸液部件外其他主要部件，如電機座、軸承架等均用鑄鐵製造。

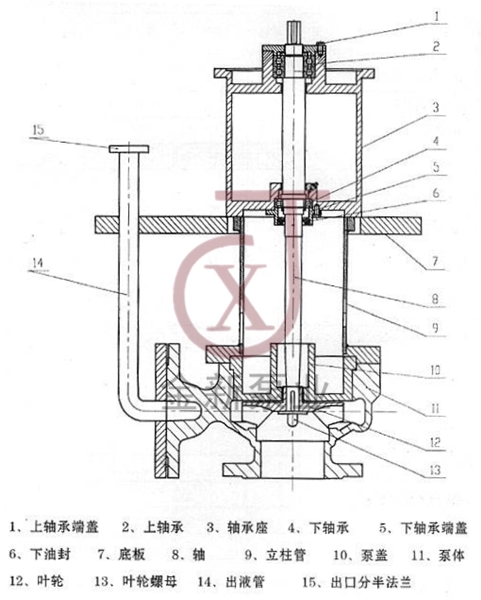

四、FY型不鏽鋼液下泵結構示意圖

五、不鏽鋼液下泵拆卸順序

1、泵的拆卸順序

 （1）關閉壓出管路中的閘閥，卸掉出液管處上部分半法蘭的連接螺栓，拆掉一段管路，其長度不妨礙泵的啟動為準。

 （2）鬆開電機架和軸承盒連接螺栓，吊去電動機。

 （3）鬆開底板和容器連接螺栓，連同底板把泵從容器中吊出。並以清水清洗幹淨，為防止空氣氧化鏽蝕，應立即拆卸。

 （4）拆下泵蓋，旋出葉輪螺母（左旋），取下葉輪。

 （5）拆下泵體，取出導軸承，下護軸套及平鍵。

 （6）拆下聯接於底板的出口管分半法蘭。

 （7）拆下中間接管。（如有中間導軸承，則一並拆下）

 （8）拆下底板，取下泵聯軸器、鍵，拆開軸承壓蓋及填料壓蓋把轉子體取出。

 （9）旋下圓螺母，取下滾珠軸承和上護軸套。

2.泵的裝配順序與拆卸順序相反。在組裝轉子部件時，應檢查密封環，軸套外圓徑向跳動，不超過表列數值。

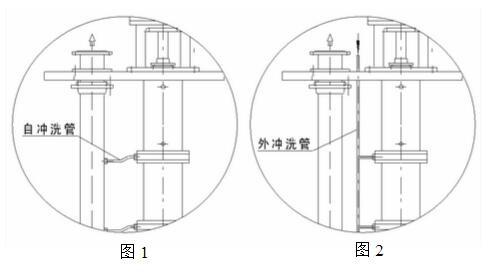

六、不鏽鋼液下泵的自衝洗與外衝洗示意圖

中間導軸承潤滑一般采用內接自衝洗管的自潤滑方式（圖1），

如果輸送的介質較髒或含有硬顆粒則采用外接衝洗管的外潤滑方式（圖2）。

七、FYB不鏽鋼液下泵性能參數表
